Tescom流量图使用方法
Tescom流量图使用方法Tescom流量图使用方法

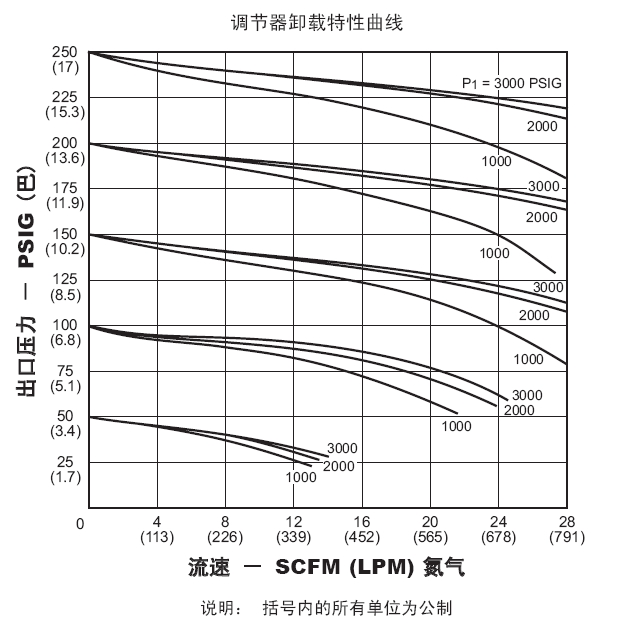

Tescom 流量图是显示各种流速出口压力 (P2) 变化测试结果的图形表示。 所有曲线基于在外围条件下使
用氮气作为介质。 入口压力 (P1) 显示于每根曲线右端。
使用这些流量图时，选择适合以下条件的曲线：
调节器型号
入口压力范围 (P1)
出口压力范围 (P2)
确定您的系统允许的最大开环（零流量）P2 压力。 确定在 P2（垂直）轴上压力。 如果没有绘制确切压
力的曲线，则在两根最靠近现有曲线之间推断一根新曲线，从零流量点跟踪到新曲线与需要流量垂直坐
标的交叉点。 从水平方向读数，确定相应的 P2 压力。
Tescom 流量图是显示各种流速出口压力 (P2) 变化测试结果的图形表示。 所有曲线基于在外围条件下使
用氮气作为介质。 入口压力 (P1) 显示于每根曲线右端。
使用这些流量图时，选择适合以下条件的曲线：
调节器型号
入口压力范围 (P1)
出口压力范围 (P2)
确定您的系统允许的最大开环（零流量）P2 压力。 确定在 P2（垂直）轴上压力。 如果没有绘制确切压
力的曲线，则在两根最靠近现有曲线之间推断一根新曲线，从零流量点跟踪到新曲线与需要流量垂直坐
标的交叉点。 从水平方向读数，确定相应的 P2 压力。
